Ein Heltec LoRa 32 V3 ist eine feine Sache – nackt in der Hosentasche allerdings eine kurze Freude. Darum gibt es ab sofort das Kärnten Funkt HT Pocket: ein 3D-Druck-Gehäuse im Pager-Format, mit gravierter Vereinsmarke, kostenlos im Downloadbereich.

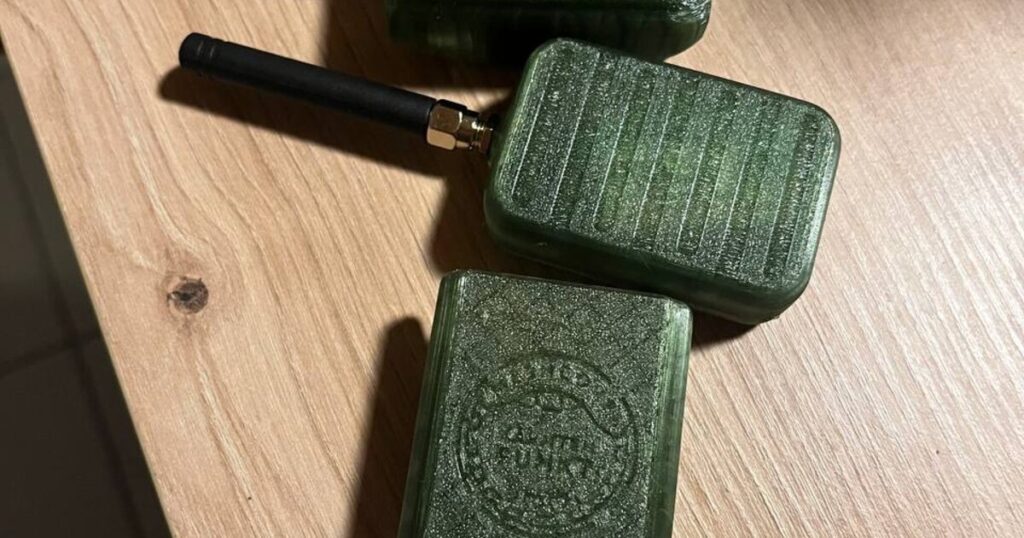

Die beiden Geräte am Foto laufen mit MeshCore und warten brav auf ihren Pairing-Code. Das Gehäuse misst 60 × 40 × 24 mm, mit Antennendom 62 mm – also etwa Streichholzschachtel plus ein bisschen. Display und Tasten bleiben bedienbar, die Antenne kommt wahlweise über SMA nach außen oder bleibt intern am U.FL.
Was im Paket steckt
Zwölf STL-Dateien, aus denen man sich sein Gerät zusammenstellt:
- Front und Rückschale, jeweils in zwei Ausführungen – mit SMA-Dom oder ohne. Wichtig: beide Teile müssen zusammenpassen, entweder beide SMA oder beide ohne.
- Tastenkappen für die drei Bedienelemente.
- Vier Clip-Varianten: Taschenclip (schlank, kein Gürtelclip), MOLLE-Clip fürs Tragesystem, sowie zwei Adapter für vorhandene Baofeng-Gürtelclips – einer für den UV-5R, einer für den 888.
Gebraucht wird nur ein Clip. Die Baofeng-Varianten gibt es je zweimal: einmal für M2,5- bzw. M3-Einpressmuttern, einmal für normale Muttern – dazu Schrauben M2,5 × 5 mm. Wer keinen Lötkolben für Einpressmuttern herrichten will, nimmt die Nuts-Variante.
Druckeinstellungen
PLA+ oder PETG, Düse 0,4 mm, Schichthöhe 0,2 mm, 3 Perimeter, 0 % Infill, 5 Boden- und Deckschichten, kein Support. Die Gravurflächen beim Slicen nach oben legen – dann kommt die Marke am saubersten heraus. Die Exemplare auf den Fotos sind auf einem Anycubic Cobra S1 mit Anycubic PETG in Olive Green Translucent gedruckt. Alle zwölf Dateien sind wasserdicht, je ein Volumenkörper, jede Kante genau zwei Flächen; Front und Rückschale durchdringen einander mit exakt 0,0 mm³.
Die Sache mit dem Logo
Das Vereinslogo ließ sich nicht eins zu eins gravieren. Bei 30 mm Durchmesser liegen rund 65 % der Linien unter 0,45 mm – mit einer 0,4-mm-Düse wäre davon schlicht nichts übrig geblieben. Die gravierte Marke ist deshalb ein druckoptimierter Nachbau: jede Strichstärke mindestens 0,55 mm (bei Ø 26 mm noch 0,48 mm), Ring, MESHCORE-Bogen, Mesh-Netz und Wortmarke bleiben erhalten. Gravurtiefe 0,50 mm auf den Clips, 0,20 mm im Innenboden der Rückschalen, weil der Boden dort nur 1,0 mm dick ist.
Das Kärntner Landeswappen aus dem Vereinslogo ist bewusst nicht mitgraviert: seine Verwendung ist in Kärnten landesrechtlich geregelt und grundsätzlich bewilligungspflichtig – und einfarbig bei 30 mm wäre es ohnehin nicht darstellbar.
Download
Alle zwölf STL-Dateien samt README und Lizenz gibt es als ZIP (9 MB):
kaernten-funkt-ht-pocket.zip – zu finden auch im Downloadbereich unter „Software“.
Herkunft und Lizenz
Das Kärnten Funkt HT Pocket ist keine Eigenentwicklung, sondern die Vereinsausführung des Alley Chat HT Pocket – © 2024 by Alley Cat and Majestic AV, LLC, lizenziert unter CC BY-SA 4.0. Offizielle Quelle und Kontakt: majesticav.com/alleycat.
Geändert wurde ausschließlich die gravierte Bildmarke auf neun der zwölf Teile – das Alley-Cat-Logo wurde flächenbündig aufgefüllt und durch die Kärnten-Funkt-Marke ersetzt. Die gesamte Funktionsgeometrie – Wandstärken, Rastnasen, Display- und Tastenöffnungen, Schraubtaschen, Antennendome, Clip-Federn – ist unverändert. front, front-sma und buttons wurden unverändert übernommen.
Weil das Ausgangswerk unter CC BY-SA 4.0 steht, gilt das auch für diese Bearbeitung (Share-Alike): Wer sie weiterverwendet oder erneut bearbeitet, muss unter derselben Lizenz lizenzieren und beide Urhebernennungen weitergeben. Der Urheber des Ausgangswerks verlangt darüber hinaus eine Kontaktaufnahme vor Weitergabe, Verbreitung und werblicher Nutzung – Details stehen in der LICENSE.md im ZIP. Wer also Gehäuse drucken und verkaufen will: bitte vorher bei Majestic AV melden.
