Wir möchten heute einmal Danke sagen. Der Funkfachhandel funkelektronik.eu hat KÄRNTEN FUNKT mit zwei richtig spannenden Geräten unterstützt. Und das Beste daran: Davon haben ab sofort alle unsere Mitglieder etwas.

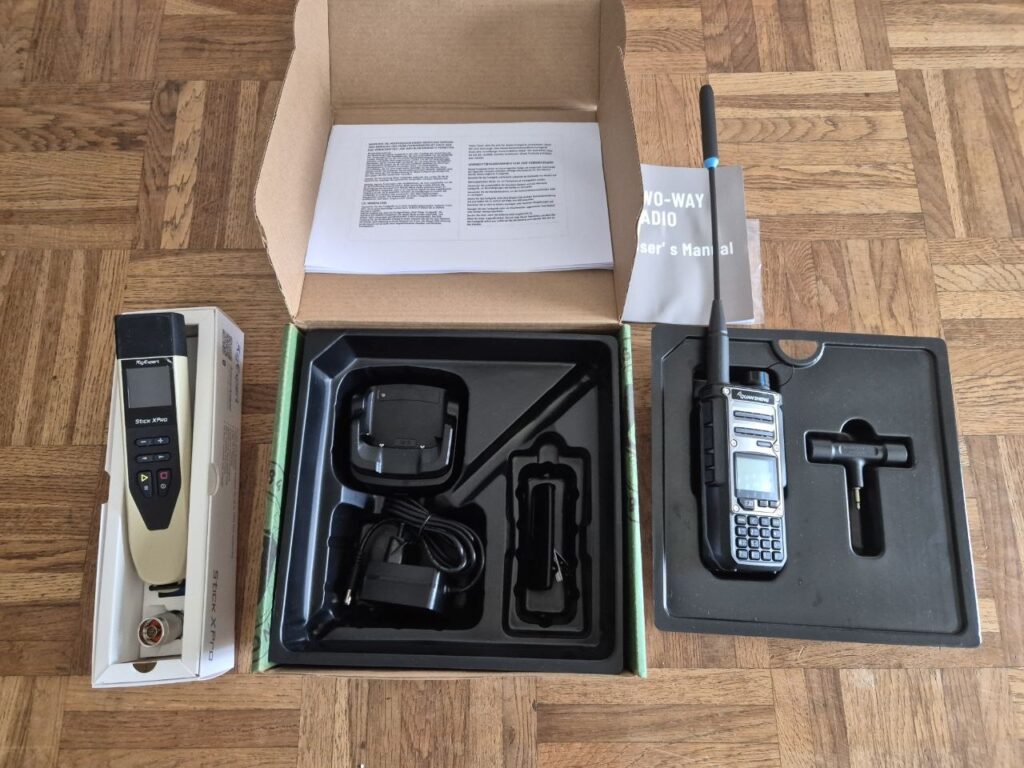

Konkret durften wir uns über diese beiden Stücke freuen:
- einen RigExpert Stick XPro, einen modernen Antennenanalysator
- ein Quansheng TK-11, ein vielseitiges Handfunkgerät zum Experimentieren
RigExpert Stick XPro: endlich sauber Antennen messen
Wer funkt, kennt das Problem. Eine Antenne, die schlecht angepasst ist, frisst Sendeleistung, bringt schwache Reichweite und kann im schlimmsten Fall sogar das Funkgerät beschädigen. Bisher konnten wir bei uns nur raten oder schätzen. Jetzt können wir endlich messen.
Der RigExpert Stick XPro ist ein kompakter, akkubetriebener Antennenanalysator. Er zeigt ganz genau, wie gut eine Antenne wirklich arbeitet. Was das für euch als Mitglieder bedeutet:
- SWR auf einen Blick. Das Stehwellenverhältnis verrät, wie viel Sendeleistung tatsächlich abgestrahlt wird und wie viel ungenutzt zurückläuft.
- Resonanz finden. Auf welcher Frequenz arbeitet die Antenne am besten? Der Analyzer zeigt es im Diagramm, und so lässt sich eine Antenne gezielt auf das gewünschte Band trimmen.
- Impedanz und mehr. R, X, Smith-Diagramm: alle wichtigen Kennwerte für die saubere Anpassung sind dabei.
- Kabel prüfen. Mit der TDR-Funktion findet man Kabelfehler und misst die Distanz bis zur Bruchstelle. Sehr praktisch bei langen Speiseleitungen.
- Handlich und mobil. Klein wie ein USB-Stick, mit eigenem Display und Akku. Perfekt, um direkt an der Antenne zu messen, draußen im Feld oder oben am Mast.
- Per App steuerbar. Messungen lassen sich bequem am Smartphone oder PC ablesen und abspeichern.
Technische Daten im Überblick
- Frequenzbereich: 0,1 bis 1000 MHz (Schrittweite 1 kHz)
- Messmodi: SWR, Return Loss, R/X, Smith-Diagramm, TDR (Kabelfehler-Ortung), Kabel-Tools, OSL-Kalibrierung
- Impedanzsysteme: 12,5 bis 600 Ω (u. a. 50, 75, 100, 300 Ω)
- SWR-Messbereich: 1 bis 100 (digital), 1 bis 10 (Grafik)
- Display: TFT mit 220 × 220 Pixel
- Anschluss: N-Norm
- Stromversorgung: wechselbarer 18650-Li-Ion-Akku
Damit können wir in Zukunft im Kurs und bei unseren Funkaktivitäten Antennen direkt vor Ort vermessen, optimieren und Fehler aufspüren. Für alle, die verstehen wollen, was an ihrer Antenne wirklich passiert, ist das ein riesiger Lerngewinn.
Quansheng TK-11: experimentieren ausdrücklich erwünscht
Das Quansheng TK-11 ist ein günstiges, robustes Handfunkgerät. Und es ist vor allem eine perfekte Spielwiese zum Lernen und Ausprobieren. Statt einer geschlossenen Blackbox bekommt man hier ein Gerät, das geradezu danach verlangt, erkundet zu werden:
- Riesiger Empfangsbereich. Von Langwelle bis weit in den UHF-Bereich, dazu AM, FM und sogar SSB. Ideal zum Reinhören und um zu verstehen, was in der Luft eigentlich los ist.
- Eingebauter Spektrumanalyzer. Man sieht direkt am Display, wo etwas sendet. Super, um Bänder zu beobachten und Signale aufzuspüren.
- Lernobjekt pur. Kanäle programmieren, CTCSS- und DCS-Töne setzen, Relais ansteuern. Am echten Gerät begreift man Funktechnik einfach schneller als aus dem Buch.
- Aktive Bastler-Szene. Rund um die Quansheng-Handfunkgeräte gibt es eine lebendige Community, die mit eigener Firmware immer wieder neue Funktionen freischaltet. Spannend für alle, die tiefer einsteigen wollen.
- Günstig und robust. Wenn beim Experimentieren mal etwas schiefgeht, ist das kein Drama. Genau dafür ist es da.
Technische Daten im Überblick
- Empfangsbereich: durchgehend 0,153 bis 1160 MHz, mit AM, FM und SSB
- Sendebänder: 25 bis 29,8 MHz (10 m), 50 bis 54 MHz (6 m), 136 bis 174 MHz (2 m) und 350 bis 490 MHz (70 cm)
- Sendeleistung: bis zu 10 Watt
- Kanäle: 999 Speicherplätze
- Display: 1,44 Zoll Farbdisplay mit eingebautem Spektrumanalyzer
- Empfindlichkeit: rund -121 dBm (FM)
- Akku: 2500 mAh
Ein kleiner Hinweis am Rande: Senden darf man nur auf den Frequenzen, für die man eine entsprechende Berechtigung hat. Zum Reinhören und Lernen ist das Gerät aber von Anfang an ein riesiger Spaß.
Für euch heißt das: ausprobieren, lernen, verstehen, und das ganz ohne die Angst, gleich teure Technik zu riskieren. Genau so soll der Einstieg in den Funk sein.
Danke, funkelektronik.eu!
Solche Unterstützung ist für einen jungen Verein wie KÄRNTEN FUNKT Gold wert. Mit dieser Ausrüstung können wir unseren Kursteilnehmern und Mitgliedern echte Praxis statt grauer Theorie bieten. Und genau darum geht es uns.
Ein herzliches Dankeschön an das Team von funkelektronik.eu für die großzügige Unterstützung. Wer selbst Funktechnik, Antennen, Messgeräte oder Zubehör sucht, ist dort bestens aufgehoben. Schaut einfach mal vorbei.
Beide Geräte gibt es direkt bei funkelektronik.eu: RigExpert Stick XPro und Quansheng TK-11.
